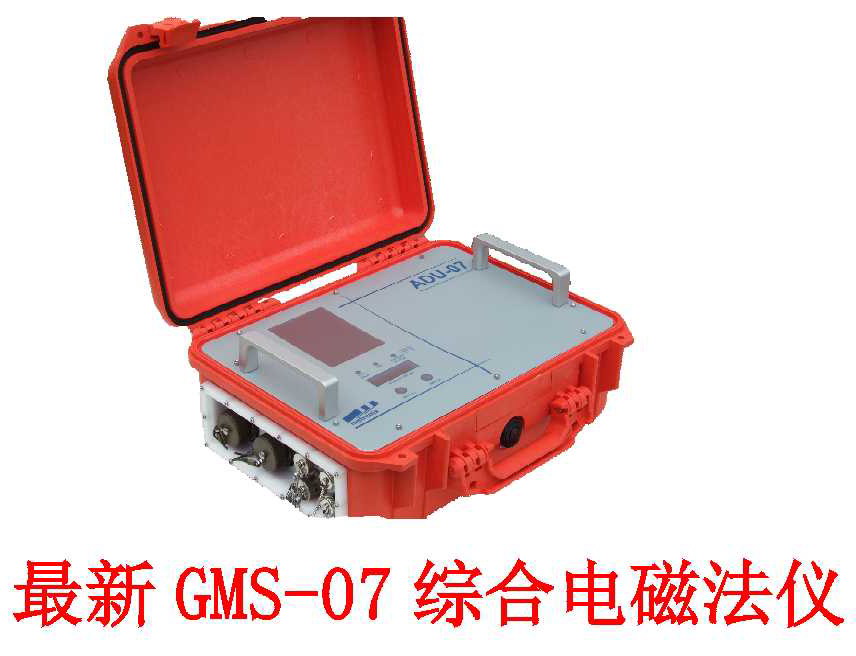

GMS-07綜合電磁法儀市場

點此瀏覽大圖

點此訂購

發布時間：2010年06月03日

有效期：2010年06月03日

公　司：

聯系人：

指數10

公司信息

聯系信息

內容加載中...

產品相關參數

產品規格：GMS-07

相關圖片

點擊小圖
瀏覽圖片

詳細說明

一、儀器簡介像地震法那樣，先進的電磁法記錄儀都應該是多道的、同時采集電磁場信號的儀器系統。 GMS－07綜合電磁法儀是德國Metronix公司在過去30多年在設計和生產地球物理電磁儀器方面所積累經驗的基礎上，研制開發出的新一代產品。磁場和電場傳感器直接與主機ADU－07連接，組成完整的GMS－07觀測系統。多個ADU－07或多個GMS－07可用輕便的網線、無線局域網或內置的GPS連接一起，組成多道、同時采集電磁場信號的儀器系統。二、主機ADU-07的主要特點 ● 具有10個數據采集通道，可以采集多達10個電磁場信號或其它地球物理場信號 ● 每個通道有兩個不同類型的、24位A/D轉換器：DC－500Hz低頻段L型A/D轉換器，1Hz-250KHz高頻段H型A/D轉換器。在低頻段記錄時可以獲得高頻段信號，反之亦然；不同類型的傳感器可與ADU－07連接，同時記錄不同頻段的信號 ● 通頻帶最寬，從直流-250kHz,，覆蓋了所有地球物理電磁場的頻率范圍。對不同通道可同時設置不同的采樣率，因此可以同時采集不同頻段的信號，除固定的頻帶外，還可自由設置頻帶范圍 ● 可通過下列手段對儀器進行控制或下載數據： ① 通過以太網 ② 通過局域網 ③ 通過藍牙技術PDA ④ 通過裝有預置程序的U盤 ⑤ 通過筆記本電腦 ⑥ 通過Internet網（固定站模式） ⑦ 通過手機上網控制　 ● 可以做為獨立系統工作，也可以多至32個 ADU－07組成網絡系統同步工作 ● 在多道和網絡系統中由高精度的、內置GPS同步　 ● 與Metronix生產的、所有類型的電、磁傳感器兼容 ● 自動補償電極極化電位 ● 實時自檢和包括傳感器在內的自行標定 ● 實時顯示工作狀態，自動檢索儀器故障 ● 在線實時處理、實時顯示時間系列和各種MT參數 ● 12V電瓶供電，功耗3－5瓦（低頻） ● 牢固、防水，重8Kg ● 工作溫度，從　-40℃— +70℃ ADU－07內置網絡服務器，運行測量的所有設置均由網絡界面控制，任何網絡瀏覽器均可進入，不需要在PC機或PDA上安裝任何軟件。內置的MAPROS軟件執行標準的MT，AMT，遠考道，EMAP，CSAMT等現場處理或脫機處理任務。所有的數據處理方法都是建立在robost算法基礎之上，此外還含有四種提高信噪比的數據處理方法，以壓制不同的噪聲干擾（詳見GMS-06地球物理電磁場觀測系統介紹中的MAPROS去噪功能）。應用外置的、GPS控制的發射機，可以進行實時疊加的CSAMT和CSEMM觀測。三、ADU-07可實現的電磁法功能 ● 單臺MT和AMT觀測 ● 遠參考道觀測 ● EMAP觀測和網絡式觀測 ● CSAMT和CSEMM觀測 ● EH4功能 ADU-07是當今世界上電磁觀測系統中技術含量最高，功能最齊，技術指標最先進的儀器。由于它具有10個數據采集道，因此一臺ADU-07便可以組成不同的觀測系統： ● 當10個數據采集道都裝配高頻數據采集板時，可以采集10道、頻帶1Hz—250KHz的電磁場信號，如果關閉高通濾波器其頻帶可擴展至0.01Hz—250KHz。該頻帶范圍適合于探測0m—3，000m深度范圍內任何目標層（體）。在這種10道結構下，其中2道用來記錄水平磁場信號Hx和Hy，另外8道用于記錄8個電場信號，于是一臺ADU-07主機便可以同時完成四個測點的觀測任務，工作效率提高四倍。可稱其為高頻EMAP。 ● 當10個數據采集道都裝配低頻數據采集板時，可以采集10道、頻帶 500Hz—直流的電磁場信號，可以勘探300m深以下的目標層（體）。同時在這種結構下，可用一臺ADU-07主機同時完成四個測點的任務。可稱其為低頻EMAP。 ● 當ADU-07的五個數據采集道裝配高頻數據采集板，另五個數據采集道裝配低頻數據采集板時，可同時觀測全頻段，即直流—250KHz的電磁場信號。 ● 在探測從地表淺層至上地幔內部電性結構時，往往要觀測周期長達200，000秒的電磁場信號，此時可以把磁通門磁力儀FGS—01（頻寬20秒—200，000秒）和感應式磁力儀MFS—06（頻寬10，000Hz—10，000秒）以及四個電極共同與ADU—07主機連接，以獲得10，000Hz—200，000秒的電磁場數據。 ● 如果配以發射系統，則可以實現上述觀測結構下的CSAMT觀測結果。可見ADU—07是一種多用途、高效率、非常靈活的觀測系統。可以選擇定購高頻數據采集板和低頻數據采集板，或兩者選其一。在使用中兩者之間非常容易替換。
