倍�；� PC 的控制系統和 TwinCAT 軟件以及機器人技術，使砂帶磨床可實現自動打磨，減少人工的參與，提高了打磨效率。
帕瑪自動化科技（蘇州）有限公司成立于 2015 年 8 月，位于蘇州工業園區現代工業坊，是德國帕瑪公司砂帶磨床亞太區生產、服務基地及銷售總部。德國帕瑪公司很早就已經是倍福的忠實客戶，為其砂帶磨床配備了倍福基于 PC 和 EtherCAT 的整套控制和驅動解決方案。
蘇州帕瑪致力于用尖端的自動化打磨解決方案改變國內鈑金行業傳統的手工打磨工藝，推廣環保、高效的自動化打磨解決方案，并提供更多鈑金打磨定制化的解決方案。帕瑪產品范圍涵蓋標準設備及適用于客戶工藝流程的定制方案，如可加工的工件例如機箱機柜、廚具外罩、食藥機械或包裝設備的覆蓋件等等。
尤其在食品及制藥設備行業，更精細的表面拋光效果意味著更少的污垢。這些應用場合的打磨質量要求往往非常高，手工打磨的勞動強度很大，而且打磨過程中會產生大量的粉塵，對打磨工人的身體健康構成危害。因此，只有提高砂帶打磨的自動化水平，才能夠保證鈑金產品打磨后穩定的高質量和打磨工藝的高效性，即便是針對小批量的甚至是最小批量大小為 “1” 的情況。基于此我們開發了新一代拋光打磨設備。倍福基于 PC 的控制系統和 TwinCAT 軟件以及機器人技術，使砂帶磨床可實現自動打磨，減少了人工的參與，提高了打磨效率。
實現高精度和高動態性的硬件架構
蘇州帕瑪?shù)膫鹘y(tǒng)機型已經采用了倍�？刂破�。這次新開發的機器人拋光打磨設備在 TwinCAT 軟件上實現編程以及示教和操作。
蘇州帕瑪公司總經理朱月陽先生解釋道：“倍�；� PC 的控制技術非常靈活，即使是復雜的算法也能方便地進行編程，TwinCAT 的軟件功能豐富，可以滿足我們拋光打磨設備產品的通用需求。特別是倍�；� PC 的控制系統和 TwinCAT 軟件，具有出色的實時性，因此也可以實現復雜的運動控制�！�

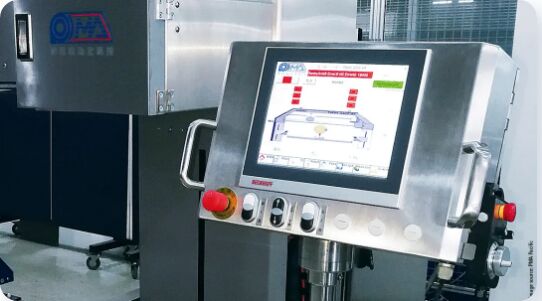

倍福的產品系列涵蓋了從 EtherCAT I/O 到伺服驅動產品以及完整的控制系統等所有所需的自動化組件。新一代砂帶磨床的控制系統采用了倍福 CX2020 高性能嵌入式控制器和 CP2915 多點觸控面板，以及功能強大的 AX8000 多軸伺服系統和 AM8000 伺服電機。另外，為了提高設備的安全性，整個系統還配備了 TwinSAFE 安全模塊。

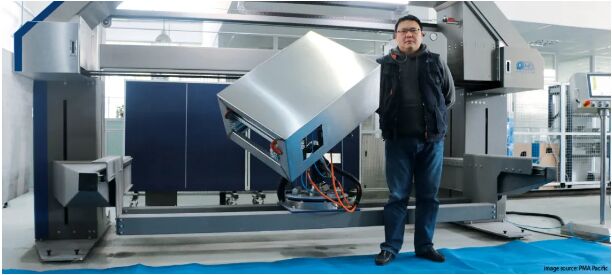

機器人拋光打磨設備
機器人的 X 和 Y 軸采用龍門軸結構，另外機器人的 ABC 軸各自配備了一個伺服電機，再加上一個打磨頭 Z 軸，構造出 6 個自由度的直線和旋轉運動。
基于 EtherCAT 的 AX8000 緊湊型驅動系統將功能強大的 FPGA 技術和 ARM 多核處理器完美結合在一起�；� FPGA 的控制算法和多通道電流控制技術能夠?qū)崿F(xiàn)電流環的采樣和響應時間小于 1 μs 以及低至 16 μs 的速度環控制循環時間，具體取決于所配置的開關頻率，能夠滿足電機寬泛的調節范圍和高動態的機器人動作要求。 加上其 EtherCAT I/O 端子模塊系統，為滿足帕瑪產品強大的模塊化設計制造理念提供了必要的速度和靈活性。此外，通過 TwinSAFE，所需的安全功能可以作為控制解決方案的一個不可或缺的組成部分實施：例如，如果按下急停按鈕或皮帶斷裂，在主驅動電機切換到無扭矩運行之前，驅動器可以通過一個斜坡下降功能以最快速度讓其停機。在光感保護設置模式下，如果啟動安全措施，TwinSAFE 會將進給速度降至每分鐘 2 米。
軟件平臺助力實現靈活的磨削工藝
傳統的打磨設備只能實現打磨頭以及 X、Y 方向的自動控制，這只能打磨平面。對于一些曲面以及兩個平面之間的曲面過渡，還需要人工介入。相比之下，基于機器人的拋光打磨設備不僅能自動打磨平面，還能打磨曲面。對于六個自由度的運動，只需用一個手輪來追蹤工件的輪廓，示教其起始點，并輸入所需的進給速度即可完成程序的輸入。每個工件目前可以輸入八個面，每個面最多可以示教 32 個過渡點以及 8 個打磨配方。
系統采用倍福 TwinCAT 3 軟件，通過觸摸屏上的示教點輕松實現機器人的軌跡運動。在設置好磨削工藝配方后，蘇州帕瑪?shù)南到y(tǒng)會自動裝載鈑金件，利用軌跡插補完成平面、圓弧面和不規則曲面的自動打磨，以及自動上下料。TwinCAT 3 NCI 可以實現 3 軸插補以及 5 個輔助軸的運動，其豐富的 G 代碼指令和平滑過渡類型為機器人精確穿越示教點提供了保障，并提高了開發效率。
基于 PC 的控制技術的應用優勢
蘇州帕瑪認為，基于 PC 的控制技術的核心優勢在于其模塊化性、控制組件的靈活應用以及組建最佳控制系統的能力。還有一點比較重要的是，加工不同形狀工件時的編程速度以及控制系統的靈活性。朱月陽先生總結道：“倍福的 TwinCAT 軟件功能強大，應用靈活。未來還會有圖形 G 代碼的導入、機器人抓取、傳動帶同步等一系列打磨工藝，只有倍�？刂破鞑拍芡耆珴M足要求，PC 控制技術通過集成運動控制、機器人算法、可視化觸摸界面，為我們實現拋光設備上機器人的應用提供了巨大的便利，這種通用集成的控制架構簡化了工作流程，降低了解決方案的總體成本�！�
設備的主要特點
全伺服和柔性雙砂帶磨床 OG-Twin-3107-AF 的主要特點：多根軸之間協作配合（最多 10 根伺服軸）；機械手負載能力達 50 kg；有 5 根用于旋轉特殊工件（和機器人一樣靈活）的集成式伺服軸；與全自動刀具協同動作，可輕松磨削形狀復雜的工件；基于 TwinCAT 3 和機器人算法對軸進行插補控制。該設備專為全自動打磨和拋光而設計，不僅可以批量生產如機箱機柜、廚具外罩等工件，而且能夠快速更換不同模具，實現多種生產模式。
