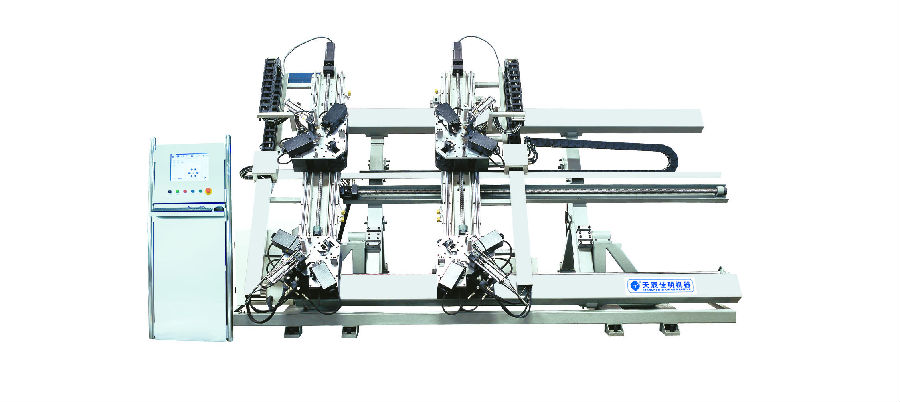

斷橋鋁合金門窗加工設備簡介：

本機是我公司研制開發的新機型，是鋁門窗專用設備，可一次完成四個角的角碼式沖鉚聯接，在國內具有水平。

設備特點：

1、該機用于鋁門窗高效組裝，可一次完成四個角的角碼式沖壓連接。

2、壓緊裝置自動前后移動，操作方便，窗體尺寸自動調節。

3、機架選用鞍鋼材料專業焊接，并經實效處理。

4、采用德國 LENZE高品質數控系統，兼顧了速度與精度。

5、通過伺服系統的力矩監控功能，實現四角自動預緊，確保了組角精度。

6、組角刀前后左右調整方便，適應不同型材的需要。

7、采用臺灣“海依蘭”液壓系統，性能穩定可靠。

8、組框可對型材間的接縫及平面度進行控制，使組框質量具有可預見性。

9、控制系統與伺服系統實現無縫聯接，大大提高控制精度。

主要規格及技術參數：

電源電壓：380V/220V 額定功率；7.5 Kw  額定油壓：15 Mpa 氣源工作壓力：0.5～0.8Mpa

耗 氣 量：0.45 L/次 油箱容量60L 組角缸運動行程： 0 ～ 50mm 適應型材寬度：95mm

組裝大框尺寸：1800 mm× 3000 mm 組裝小框尺寸：550mm×550mm

成型窗對角線長度尺寸誤差: ≤ 1mm 對接縫隙誤差；≤ 0.15mm

外形尺寸：4700×2000×2600（mm）重量：2500Kg
