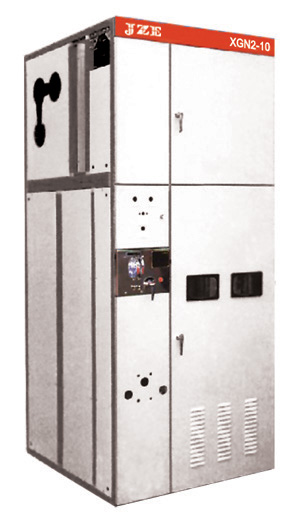

目前國內生產和使用的3—12kV級固定開關柜品種很少，因而需要一種達到國際標準和國家標準、運行可靠性高，宜于維護和操作、經濟合理的固定式開關柜，XGN2-12箱型固定式金屬封閉開關柜就是為滿足廣大電力工業和用戶的需要而聯合設計的高壓開關成套設備。開關柜內采用真空斷路器、SF6 斷路器、F-C回路、彈簧操作機構、旋轉式隔離開關等主要元件，這樣采用固定式結構更為經濟合理。 　　XGN2-12箱型固定式金屬封閉開關柜系三相、交流50（60）Hz、額定工作電壓3-12kV、額定工作電流3150A及以下系統中的成套配電裝置。主要適用于發電廠、中小型發電機送電、工礦企事業配電以及電力系統的二次變電所受電、饋電及大型高壓電動機啟動等，實行控制保護、監測之用。特別適合于頻繁操作的場合，其母線系統為單母線宜可派生出單母線帶旁路和雙母線結構。具有實現“五防”閉鎖功能。 結構特點 　　XGN2-12箱型固定式金屬封閉開關柜為金屬封閉箱式結構，柜體骨架由角鋼焊接或FA38型材加工而成，柜內分為斷路器室、母線室、電纜室、繼電器室。室與室之間用鋼板隔開。 　　斷路器室在柜體下部，斷路器的傳動由拉桿與操動機構連接。斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。 　　母線室在柜體后上部，為了減小柜體高度，母線呈品字形排列，以7350N抗彎強度的瓷質絕緣子支持，母線與上隔離開關接線端子相連接。 　　電纜室在柜體下部的后方，電纜室內支持絕緣子可設有監視裝置，電纜固定在支架上，對于主結線為聯絡方案時，本室則為聯絡電纜室。 　　繼電器室在柜體上部前方，室內安裝板可安裝各種繼電器等，室內有端子排支架，門上可安裝指示儀表、信號元件、微機綜保等二次元件。室內頂部還可布置二次小母線。 　　斷路器操動機構裝在正面左邊位置，其上方為隔離開關的操作及聯鎖機構。 　　開關柜為雙面維護，柜前面檢修繼電器室的二次元件，維護操動機構，機械聯鎖及傳動部分、檢修斷路器，柜后面維修主母線和電纜終端，在斷路器室和電纜室均裝有照明燈。 　　柜前門的下方設有與柜寬方向平行的接地銅母線，其截面4×40mm2 。 機械聯鎖：為了防止帶負荷分合隔離開關；防止誤分誤合斷路器；防止誤入帶電間隔；防止帶電合接地開關；防止帶接地刀合閘，開關柜采用相應的機械聯鎖，機械聯鎖的動作原理如下： a.停電操作(運行/檢修) 　　開關柜處于工作位置，即上下隔離開關，斷路器處于合閘狀態，前后門關閉已鎖好，并處于帶電運行之中，這時的小手柄處于工作位置。 先將斷路器分斷，再將小手柄扳到“分斷”位置，這時斷路器不能合閘，將操作手柄插入下隔離的操作孔內，從上往下拉，拉到下隔離分閘位置，將操作手柄拿下，再插入上隔離操作孔內從上往下拉，拉到上隔離分閘位置，再將操作手柄拿下，插入接地開關操作孔內，從下向上推，使接地開關處于合閘位置，這時可將小手柄板至“檢修”位置，先可打開前門，取出后門鑰匙打開后門，停電操作完畢，檢修人員可對斷路器及電纜室進行維護和檢修。 b.送電操作(檢修/運行) 若已檢修完結，需要送電，其操作程序如下： 　　將后門關好鎖定，將鑰匙取出后關前門，將小手柄從檢修位置扳至分斷閉鎖位置，這時前門被鎖定，斷路器不能合閘，用操作手柄插入接地開關操作孔內，從上向下拉，使接地開 關處于分閘位置，將操作手柄拿下再插入上隔離開關的操作孔內，從下向上推，使上隔離處于合閘位置，將操作手柄拿下，插入下隔離的操作孔內，從下向上推，使下隔離處于合閘位置，取出操作手柄，將小手柄扳至工作位置，這時可將斷路器合閘。 高壓開關柜主要技術參數 開關柜額定參數 額定電壓：10 kV 額定頻率：50 Hz 額定電流：630A 1250A 1600A 2000A 2500A 3150A 額定熱穩定電流(3S)：20kA 31.5kA 40kA 50kA 額定動穩定電流：50kA 63kA 80kA 125kA 額定短路開合電流：50kA 63kA 80kA 125kA 熔斷器開斷電流：31.5kA 40kA 50kA 絕緣水平 耐受電壓（1min）：對地及相間 42 kV 一次隔離斷口間 48 kV 額定雷電沖擊耐受電壓： 對地及相間 75 kV 一次隔離斷口間 85 kV 輔助回路和控制回路工頻耐受電壓：2 kV 爬電比距：2.0cm/kV 機械壽命 機械壽命符合GB3309—1989中第5條及GB3906-1991第7.6.3條規定。 防護等級 外殼防護等級 IP2X。 控制母線電壓 控制母線電壓為DC220V 、DC110V、AC220V、DC220V。 使用環境條件 安裝地點 ：戶內 海拔高度：1000m以下地區；1000-3000m地區時需考慮海拔修正系數。 環境溫度： 自然氣象環境溫度：－40℃～+40℃ 運行時周圍空氣溫度：－20℃～+40℃ 24小時內平均溫度：不高于+35℃ 環境相對濕度（在25℃時）: 日平均值：不大于95% 月平均值：不大于90% 空氣質量：無明顯塵埃、煙、腐蝕性或可燃性氣體，無水蒸氣或鹽污染。 (地震正弦波持續時間為3個周波，安全系數動態1.67)。
