針對運動控制和機器人技術應用的
高性能電源模塊

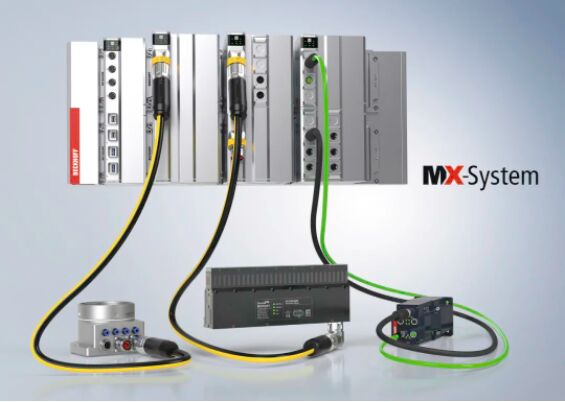

倍福 MX-System 是解決無控制柜設備問題的絕佳答案。它將功能模塊插入到背板系統上，構成一個防水防塵的復合金屬外殼，適用于各種制造/生產自動化解決方案。系統通常包括 48 V 的驅動產品，為此，MX-System 產品系列目前提供四種不同的 48 V / 40 A 電源模塊。
MX-System 的新型 48 V/40 A 電源模塊有可用于 AMI8100 驅控一體伺服電機、XTS 智能輸送系統和 ATRO 模塊化機器人等產品。
根據 MX-System 的基本原則，新的 48 V 電源被插在底板上，并通過標準化系統接口接入一次側電壓，無需手動接線。電壓可以是三相電源電壓，也可以是驅動系統的 600 V 直流電壓。與所有 MX-System 的功能模塊一樣，電源模塊也通過第二個 MX-System 接口接入到 EtherCAT 網絡中。通過該數據接口還能夠?qū)?48 V 電壓傳輸至底板。48 V DC 和 24 V DC 在這里可以被相應的功能模塊使用。
新電源模塊最常見的應用場景是運動控制應用。在這里，MX-System 產品系列中已經有為伺服驅動器和步進電機提供 48 V 電源電壓的功能模塊。相應的輸出電流為 10 A 和 20 A 的電源模塊在 MX-System 上市時即已推出。這些模塊僅給背板供電，而新的 40 A 型號采用的設計方式使得 48 V 直流設備也可以通過功能模塊正面的連接器直接連接。有以下電源版本可供選擇：
帶 M12 連接器的電源模塊版本，總共可連接 6 個 AMI8100 分布式伺服驅動器
帶兩個 M12 連接器的電源模塊版本，用于連接 XTS 磁驅柔性輸送系統的供電段
用于 ATRO 模塊化工業機器人的電源模塊
不帶連接器的電源模塊版本，用于底板的供電
根據規范要求，每個輸出側插槽的電源模塊中都集成了線路和電纜保護措施。例如，也可以將多個電源模塊插接在一個底板上并聯運行，用來平衡輸出端的峰值負載。通過前面的連接器不僅可以為外部設備供電，而且還可以直接連接 EtherCAT 網絡。另一個特殊功能是電源能夠?qū)⒃偕芰浚ɡ缢欧姍C(jī)制動時產生的能量）直接反饋到設備的供電網絡中。這樣就無需使用額外的外部制動電阻。與所有 MX-System 模塊一樣，新的電源模塊也支持 Beckhoff Service APP，以方便進行硬件診斷。
|
