[2020年10月5日，德國] 增量編碼器由于其結構緊湊、價格低廉，已成為許多應用中不可或缺的產品。倍福的 EL51xx 系列 EtherCAT 端子模塊可以通過 RS422 和 TTL 信號對 5 V 增量編碼器進行分析，很好地滿足了這個重要需求。通過這四款結構非常緊湊的高性能 I/O 對 EL51xx 系列的擴展，現在可以用更節省空間和更加經濟高效的方式實現對控制器中增量信號的分析。
倍福最新推出的四款 EtherCAT 端子模塊不僅可以采集頻率高達 5 MHz 的增量信號，而且具有許多參數化選項并集成很多功能，可以最佳匹配具體的控制任務。
每款 EtherCAT 端子模塊都集成有傳感器電源，可被參數化為 5、12 或 24 V，可以連接帶有差分 RS422、5 V TTL 或集電極開路接口的編碼器。由于它們都內置有上拉電阻器，因此無需外部接線即可實現集電極開路分析。額外的 24 V 數字量輸入用于保存、鎖定和設置計數器值。端子模塊內集成了如旋轉軸功能、工件測量和扭矩監測等各種功能，因此也可以直接在端子模塊內進行數據預處理。它們可以測量周期、頻率和速度，分辨率高達 10 ns。此外，它們還可以測量輸入信號的占空比。由于這些端子模塊具有插補微增量功能，因此能夠實現更高精度的動態軸定位。它們還支持通過高精度 EtherCAT 分布式時鐘（DC）同步讀取編碼器值及 EtherCAT 系統的其它輸入數據，從而能夠簡單、精確地同步控制器任務。EL51xx 系列通過以下 EtherCAT 端子模塊得到了擴展：
• EL5102：2 通道增量編碼器接口，5 V（RS422，TTL，集電極開路）
• EL5112：2 通道增量編碼器接口，5 V（2 x AB 或 1 x ABC RS422，TTL，集電極開路）
• EL5122：2 通道增量編碼器接口，5 V，單端（TTL，集電極開路）
• EL5131：1 通道增量編碼器接口，5 V，帶有可參數化的 24 V DC 輸出

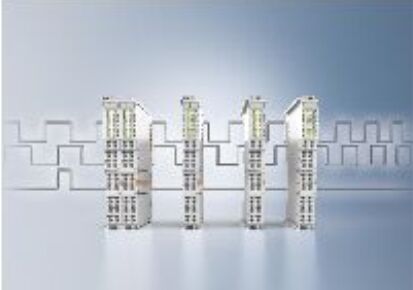

連接增量編碼器的四款新EL51xx EtherCAT 端子模塊。
關于德國倍福
倍福（Beckhoff）公司總部位于德國威爾市。作為全球自動化技術的驅動者，倍福定義了自動化領域的許多國際標準。公司所生產的工業 PC、現場總線模塊、驅動產品和TwinCAT自動化軟件構成了一套完整的、相互兼容的控制系統，可為各個工控領域提供開放式自動化系統和完整的解決方案。倍福于1997年進入中國市場，致力于幫助制造企業提升競爭優勢，加速轉型升級。倍福在業內享有“創新引擎”的美譽，公司所倡導的PC控制技術具有良好的開放性，將IT技術、互聯網和自動化技術完美融合，助力實現工業 4.0 和智能制造。憑借領先的技術優勢和豐富的行業知識，倍福的創新產品和解決方案廣泛應用于風力發電、半導體、光伏太陽能、電子制造、金屬加工、包裝機械、物流輸送以及樓宇自控等眾多領域。
更多信息，請登陸 Beckhoff 中文官方網站：www.beckhoff.com.cn 。
|
